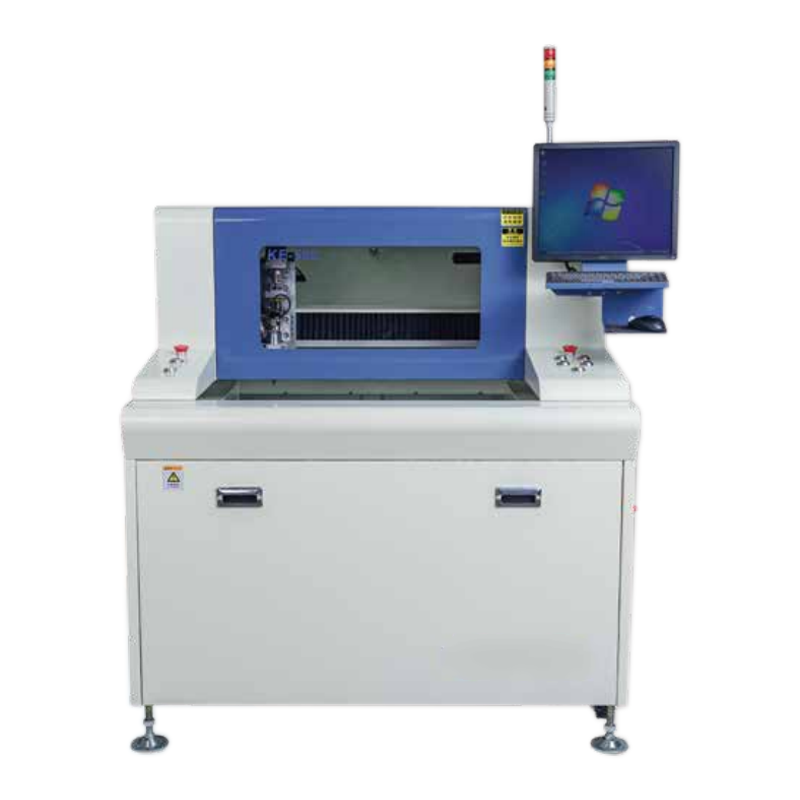

KE-500離線分板機

功能特色

高精度、高速

高效率

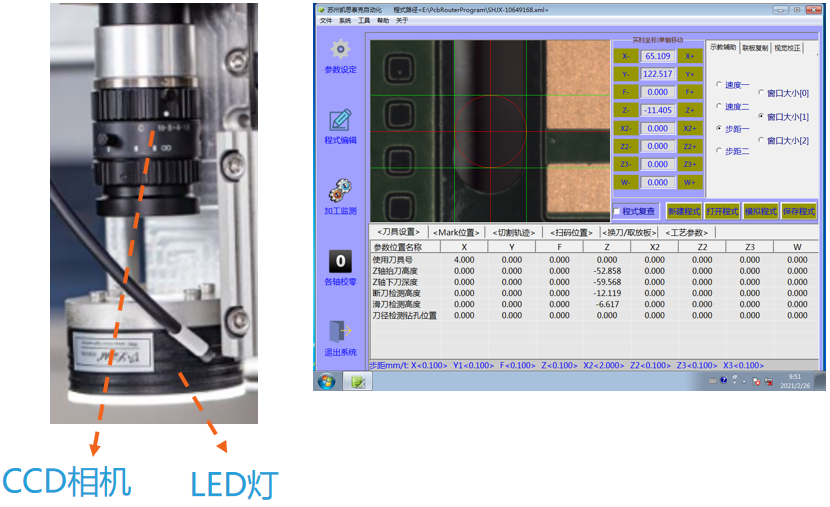

視覺系統

500萬像素彩色CCD配合6MP高解析度鏡頭和LED燈

模擬示教功能

MARK定位補償功能

條碼掃描功能

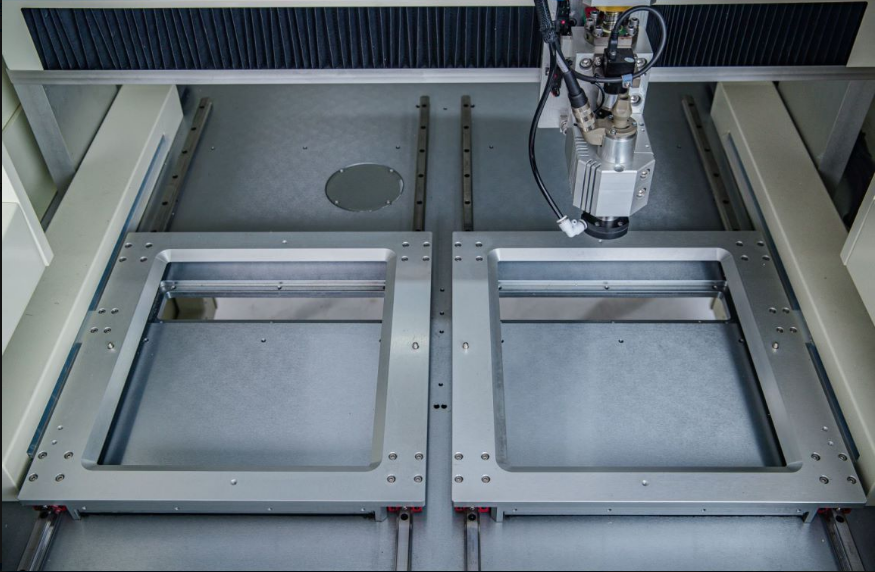

雙伺服平臺

利用伺服驅動兩個工作平臺,，交替加工放置PCB基板

解決了汽缸式驅動平臺的精度問題

高穩定性

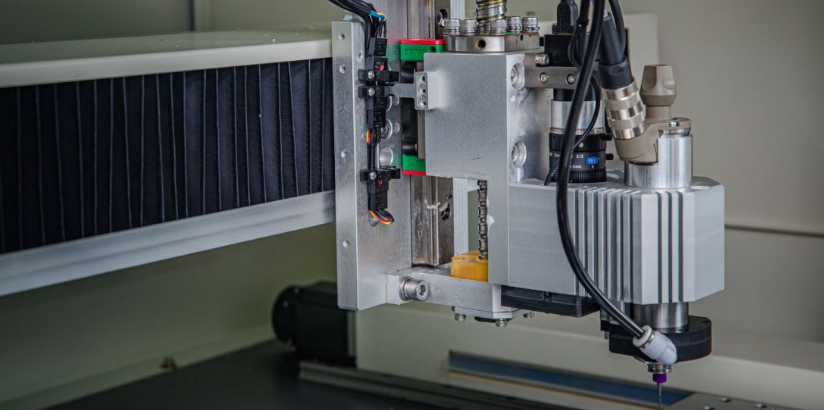

運動模組 ,；堅固耐用；X,Y1,Y2模組都采用全封閉防塵設計,，保證絲桿精度,，提高穩定性，延長使用壽命

功能齊全

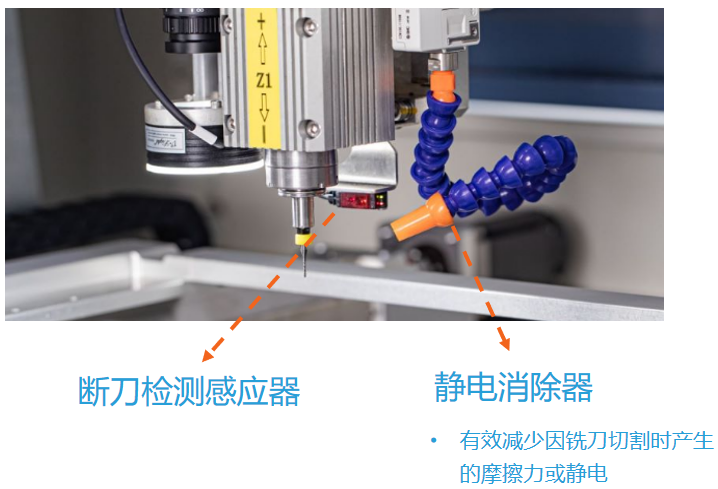

刀具智能檢測,；斷刀檢測,；刀徑檢測；裝刀檢測

銑刀分段管理

可依據PCB板厚度設定銑刀切割長度進行分段管理,，當銑刀用至一定距離時會自行下降至下一個切割段區域,。

可發揮銑刀**價值,，并延長其使用壽命。

可自定義速度：切割不同大小的拼板時,，可設置不同速度       切割不同的板子，保證切割品質,。

可自定義深度：為避免切到切割點下方元器件,，可修改單點切割深度。

吸塵效果好

內置集塵箱,；**設計內置集塵箱,，不占用其他空間?？s短吸塵管距離,，吸塵風速提升30m/s，移動靈活,。

選配方案多樣

?自動換刀

當銑刀使用壽命達到設定距離時,，系統會自動丟棄銑刀，從刀庫中自動換上新的銑刀

?自動尋邊系統

尋邊切割設置,、視覺校正后可以消除PCB及治具公差對分板精度的影響,，提高切割精度，在高精度切割場合使用,。

?隨動除塵   +輔助上吸

此功能進一步提高了吸塵的效果,，滿足了客戶對離線分板機的粉塵的高要求，隨動除塵專門配置了立式吸塵箱,。

?雙主軸獨立加工

雙主軸同時獨立運行,，生產效率可提高一倍。

KE-500技術參數及外形尺寸
